Taber磨輪表面重修

　　使用Taber時，磨輪表面會慢慢磨損，露出新鮮的磨粒。 然而，當測試某些材料時，由于從樣品上磨掉的顆粒的粘合特性，可能會堵塞磨輪表面。 這會改變磨輪的磨損特性，并可能影響測試結果。 為了減少這種變化，必須在使用之前清潔和重修磨輪的工作表面。

　　下表列出了Taber磨輪的推薦光面介質。 我們不建議重新涂覆CS-0(橡膠)，CS-5(毛氈)，S-35(碳化鎢)或S-39(皮革)輪組。 嘗試這樣做可能會損壞磨輪。



磨輪類型	型號	重修材質

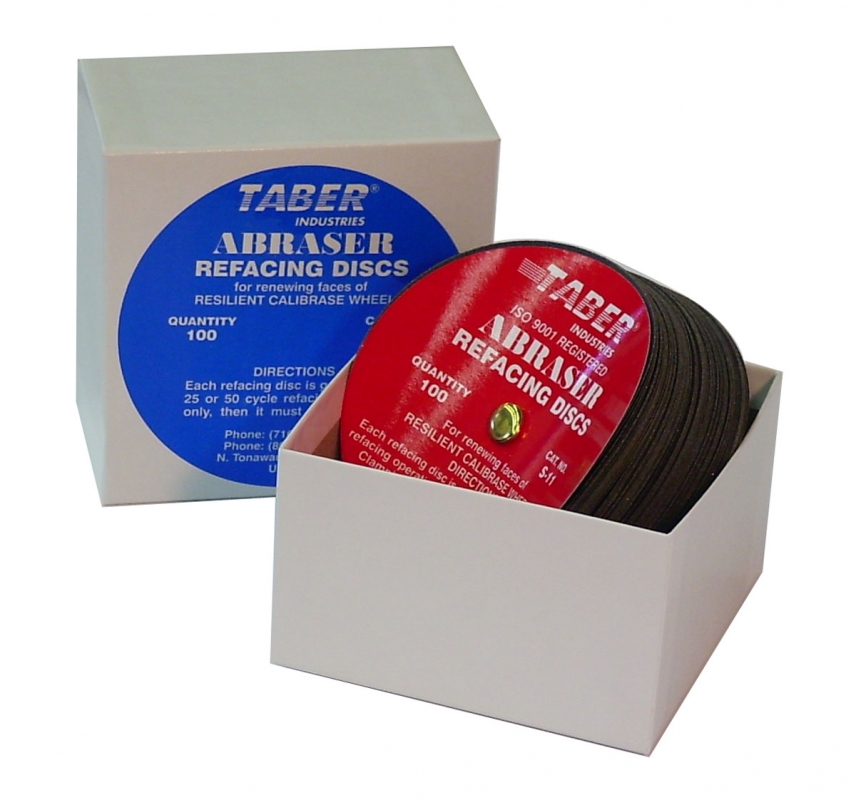

Calibrase	CS-8	S-11 Refacing Disc

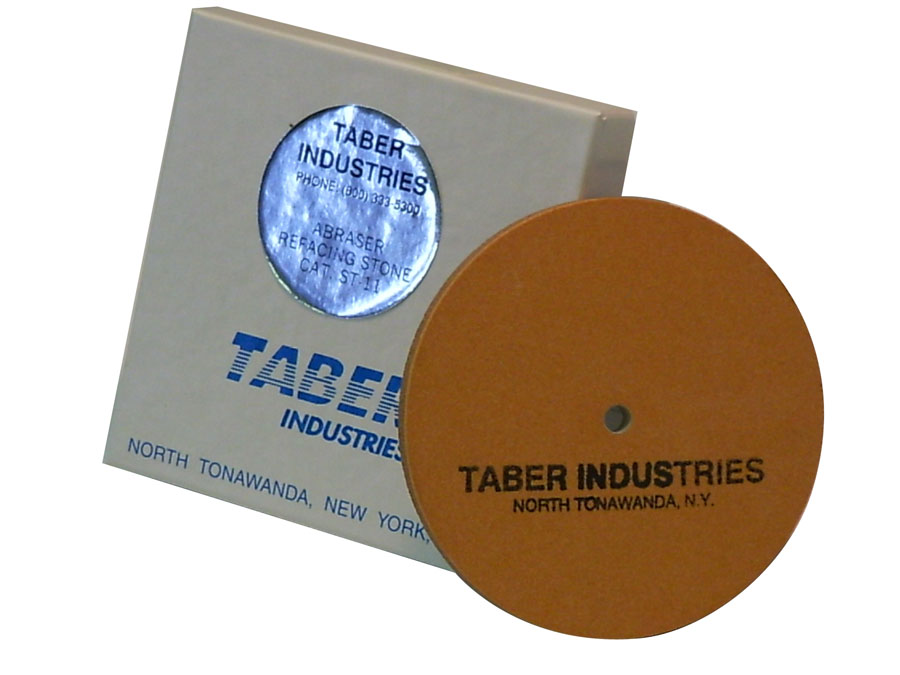

Calibrase	CS-10F	ST-11 Refacing Stone (fine side)
Calibrase	CS-10	S-11 Refacing Disc
Calibrase	CS-10P	S-11 Refacing Disc
Calibrase	CS-10W	S-11 Refacing Disc
Calibrase	CS-17	S-11 Refacing Disc
Calibrade	H-10	Diamond Tool Wheel Refacer
Calibrade	H-18	Diamond Tool Wheel Refacer
Calibrade	H-22	Diamond Tool Wheel Refacer
Calibrade	H-38	Diamond Tool Wheel Refacer (multipoint tool)



重修Taber磨輪表面(視材質而定)

　　如H-10，H-18和H-22的Calibrade?磨輪在出廠前，需要經過金剛石加工。當磨輪出現不圓、加冠或被磨損材料堵塞現象時，應該用金剛石修復器對其進行翻新打磨。Taber建議，無論是否開始新的測試，無論是否更換不同的測試材料，無論是否磨輪的工作表面出現有多余材料，都需要對已使用過的Calibrade?磨輪進行翻新打磨。

　　當使用H-38 Calibrade 磨進行輪打磨時，必須配合使用多點金剛石工具配件。


Taber 彈性磨輪重修

以下描述了正確的打磨過程：

1. 將磨輪安裝在儀器上
2. 按照測試方法，在測試臂上使用相同的重量的砝碼。
3. 將S-11砂紙(ST-11磨石)粘貼到樣品臺上。對于S-11砂紙，使用夾板和螺母以及夾環進行固定(ST-11磨石不需要用到夾板或夾環)。
4. 下降測試臂，直到磨頭放置在磨料上。
5. 將真空吸嘴置于適當位置并調整至合適距離。有關合適距離，請參閱試驗方法。如果沒有說明，使用6.5mm。
6. 將計時器設置為“零”并將真空吸力調整為100。
7. 按照測試方法或以下所述，通過在磨料上運行適當循環次數的磨輪進行打磨。

　　使用新的磨輪(磨合程序)進行測試-在使用新的Taber Calibrase磨輪前，建議打磨兩組，每組50次循環就進行更換，以確保研磨面與樣品表面的完美接觸。

　　使用舊的磨輪進行測試 - 在使用舊的磨輪測試樣品前，請確保已使用新的砂紙對磨輪進行翻新打磨。若之前的測試持續時間短(<1000次循環)，重新調整25次循環就足夠了。如果之前的測試是1000次或更多次，建議進行50次的循環翻新。

　　測試期間的翻新 - 為了保持一致性并避免磨輪表面堵塞，在測試過程中需要對磨輪進行定期翻新。經驗證，對于1000次或更多次循環的測試和大多數材料，每500次循環進行重新調整已經足夠。取下試樣并對磨輪重新循環打磨25次。

　　重新打磨磨輪后，樣品應從樣品臺上小心更換。為了防止在移除和更換柔性樣品時損壞測試的完整性，可以將樣品固定。

　　注意：請繪制每50次循環的總質量損失來確定是否需要更頻繁翻新，。如果在500次循環之前觀察到斜率的顯著下降，則利用斜率變化的點確定重新翻新的頻率。

　　Calibrase磨輪由于它們的彈性容易發生輕微變形。當使用磨具時，可以用金剛石磨輪來糾正測試臂的輕微上下運動導致磨輪出圓的情況。去除磨輪表面的一些磨粒，從而對金剛修復器進行修正。為了重新建立正常的磨損系數，每個磨輪組應使用S-11砂紙進行兩組，每組50次的循環打磨。
