樣品安裝

　　 Taber 5135/5155旋轉耐磨試驗機可用品用于厚度不超過6.35mm的標準樣品測試，厚度大于6.35mm但小于12.7mm的樣品需要使用到額外的配件。大于12.7mm的樣品需要使用懸臂延伸配件。

　　 Taber 5135/5155旋轉耐磨試驗機磨耗路徑的寬度是12.7mm，距離樣品中心孔距離31.75mm。對于大部分的剛性材料，建議的樣品尺寸大小為100mm。如果樣品尺寸太小，無法滿足測試要求，可使用固定卡片將兩個或者多個樣品固定在一起以滿足測試 要求，如果樣品的邊緣不齊或者厚度不一致，測試結果會變現出不同的磨損率。紡織樣品一般采用圓形樣品，并且用固定環固定，為滿足固定要求，紡織樣品的尺寸直徑要求大約108mm。

　　 可使用擴展配件和樣品板來擴展Taber旋轉耐磨試驗機的功能，以滿足那些無法在標準情況下測試的樣品測試。

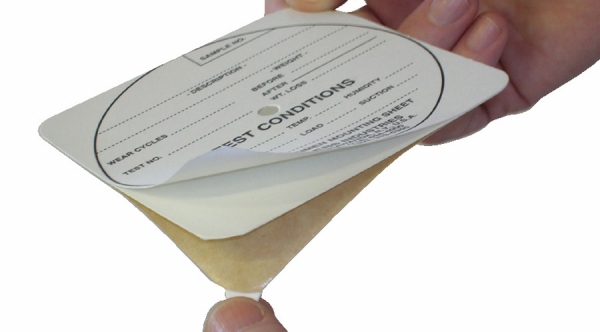

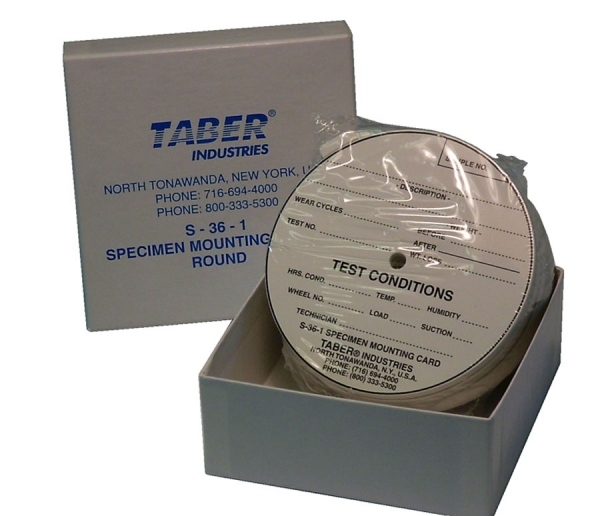

固定卡



轉盤

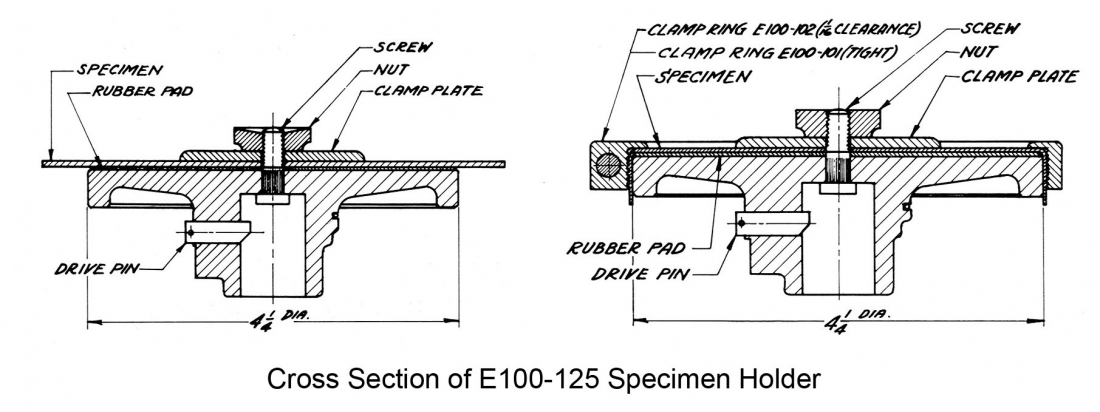

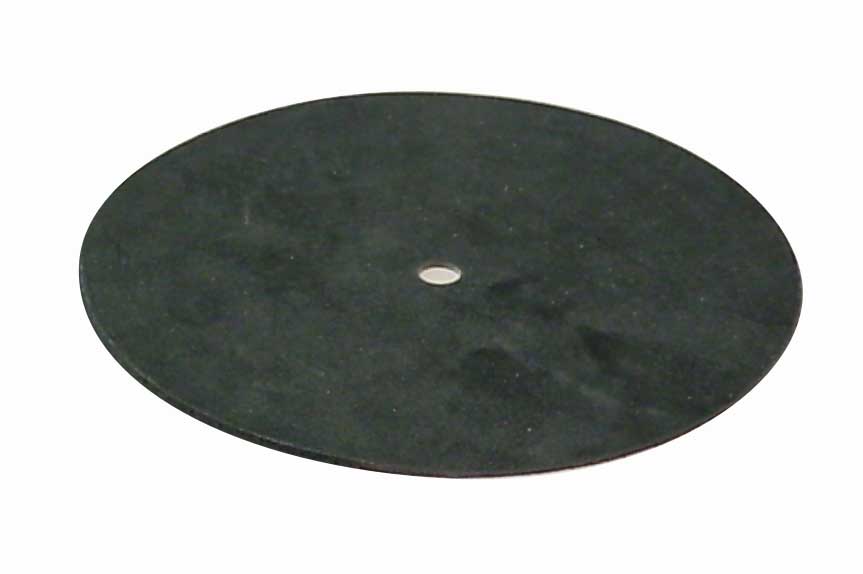

　　Taber 5135/5155E100-125樣品轉盤被設計用于測試小于6.35mm厚度的樣品。樣品的中心需要鉆一個6.35mm孔，以牢牢的固定樣品。如需固定剛性材料，請使用夾板和螺母。固定紡織樣品，可使用E100-101固定環。可替換的 橡膠板(S-19)可避免表面過于光滑。

　　Taber 轉盤固定在轉軸上，可防止工作在測試過程中移動，檢測樣品和清潔轉軸時可移除轉盤。

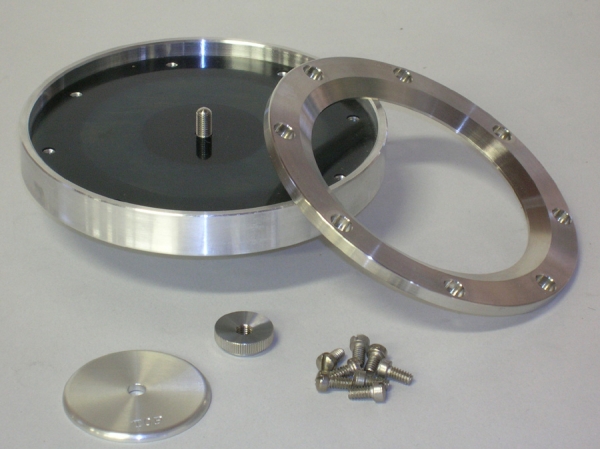

　　帶固定環樣品夾具(E140-14) -可用于固定厚度不超過6.35mm輕微翹曲的樣品。可通過8顆固定螺絲把樣品壓平。有帶中心緊固螺絲(E140-14-S)和不帶中心緊固螺絲(E-140-14-NS)兩種選擇。樣品尺寸要求為137mm直徑且中心帶有6.35mm的中心孔。

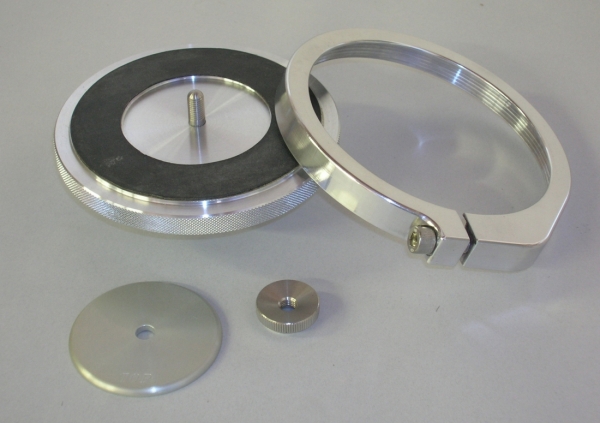

　　拉伸型紡織樣品夾具(E140-15) - 與標準樣品固定夾具類似，磨損軌道輕微凸起，在測試的時候，可在紡織樣品上提供額外的張力。樣品直徑要求134mm且中心帶有6.35mm直徑的固定孔。此夾具不推薦用于剛性材料或者固定卡片。

　　濕拉伸型紡織樣品夾具(E140-18) - 設計用于對于紡織材料進行拉伸測試，在進行濕磨耗測試的時候，可有效避免褶皺的產生。凸起的磨損軌道為樣品提供額外的張力。邊緣凸起可保留液體，樣品尺寸直徑要求為159 mm，且中心帶6.35mm的孔。

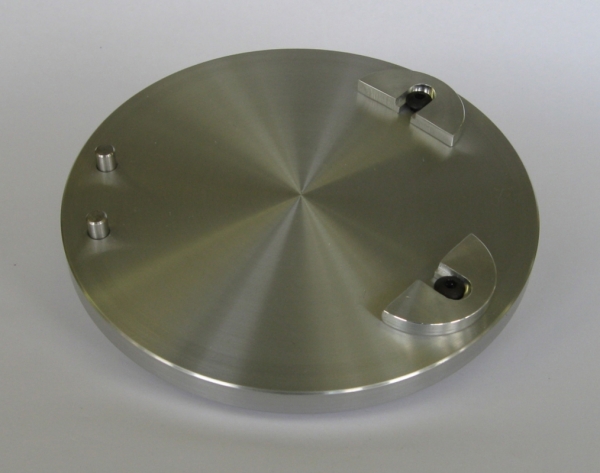

　　銷釘樣品夾具(E140-19)- 適用于無法在中心打孔的方形硬質材料測試。使用時將方形樣品的一角固定在插腳之間。可調節的銷釘用于固定樣品。防止在測試時樣品移動。

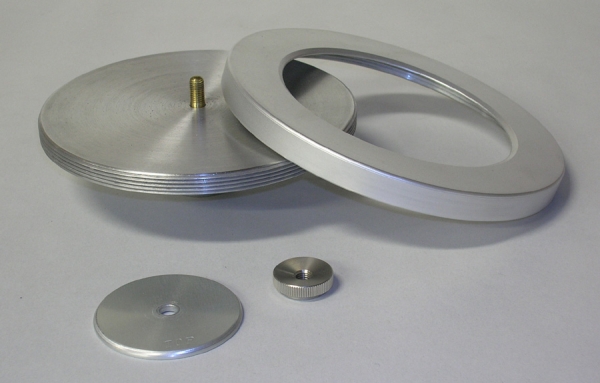

　　螺紋環樣品夾具 (E140-21) - 可用于固定略微彎曲的樣品。法蘭環可牢固地固定住樣品的邊緣。樣品直徑要求為137mm。

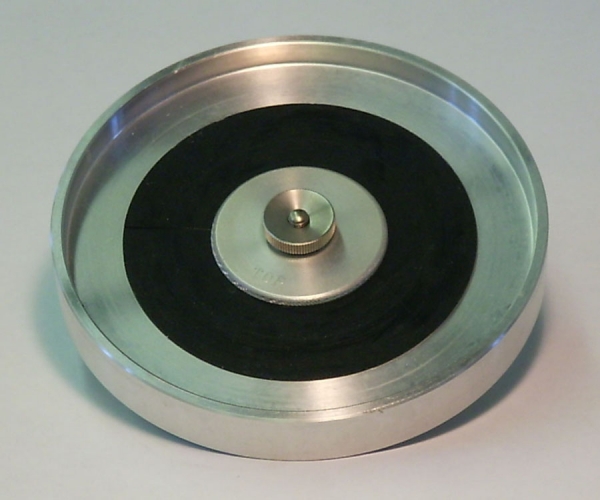

　　環邊樣品夾具 (E140-75) - 邊緣有7.5mm的凸起，該夾具主要用于濕摩擦測試。在濕摩擦測試中可防止液體甩出到機器上，為保證測試精度，濕摩擦測試的時候僅使用潤濕樣品表面所需的液體量，并避免液體落到機器上。樣品直徑可達140mm。

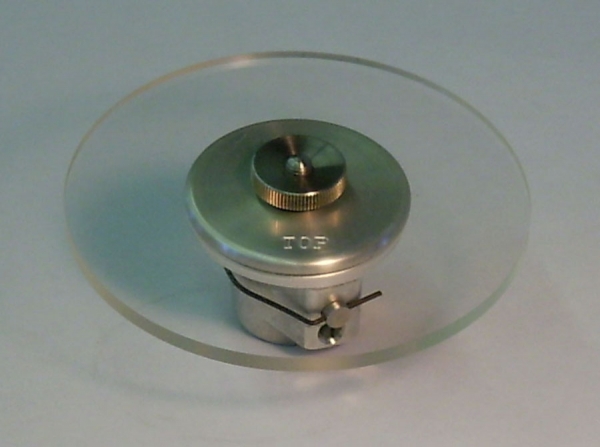

　　透明底部的樣品夾具 (E100-10) - 使用透明的基材做成，建議配合E100-102固定環使用。進行紡織材料測試的時候，這種設計有利于從機器上取出在強光下進行觀測，而不用完全取出樣品。觀測完后如有需要，還可繼續進行測試。

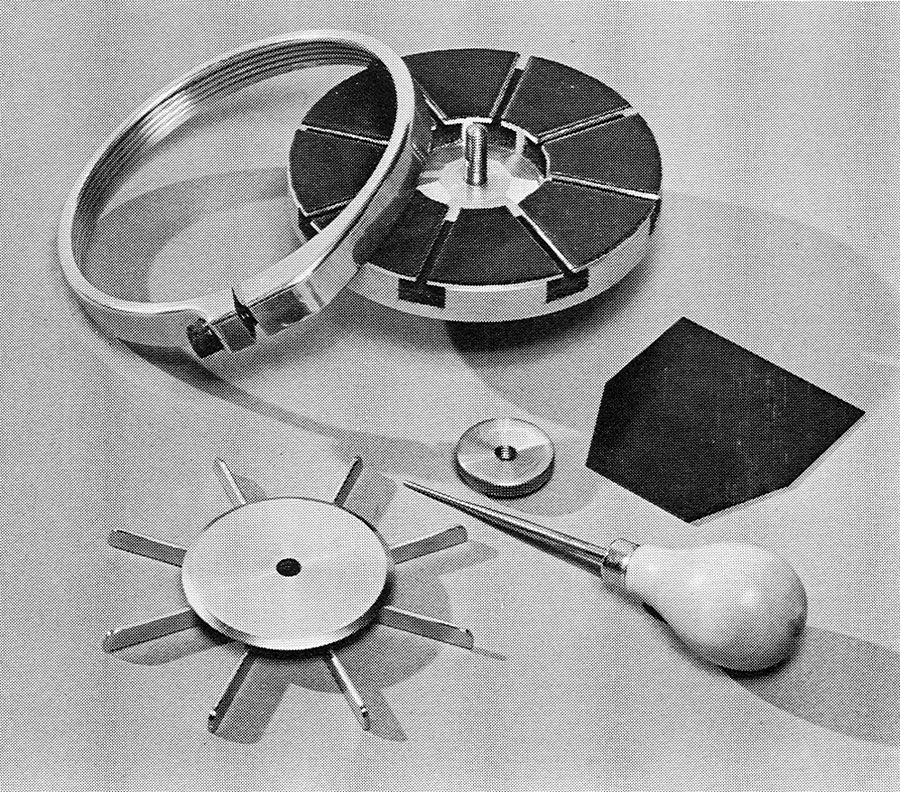

　　多樣品固定夾具 (E3945) - 此夾具允許同時固定8個樣品進行對比測試。用于尼龍襪和輕質面料。測試時使用的負重推薦為125g或250g。需要使用模板將樣品切割成合適的尺寸。

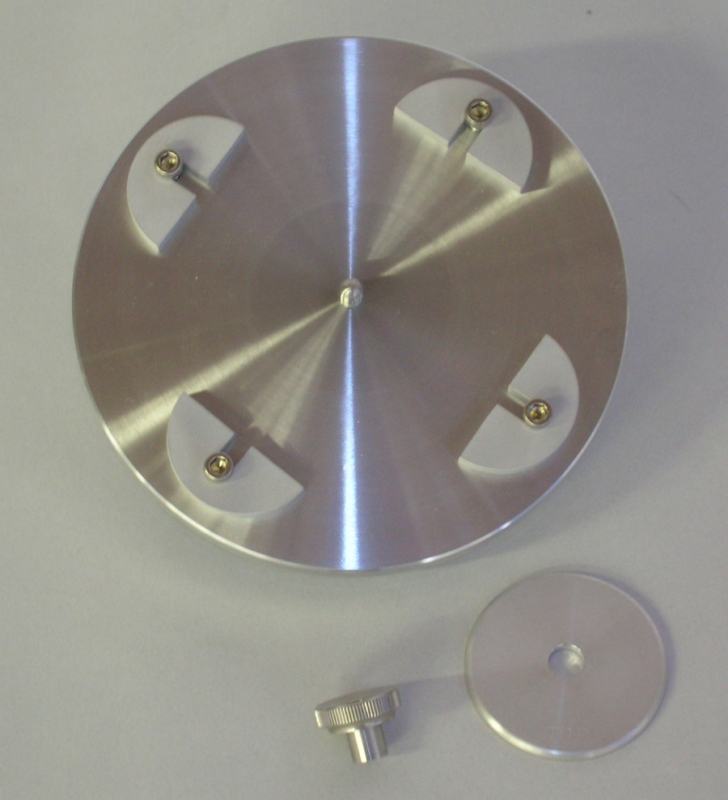

　　滑動樣品支架 - 這款?yuàn)A具主要用于測試小型剛性材質使用。可固定4塊50mm的樣品，為順利安裝，每個樣品的一角需要進行切割，以為支軸留出固定位。



轉盤配件

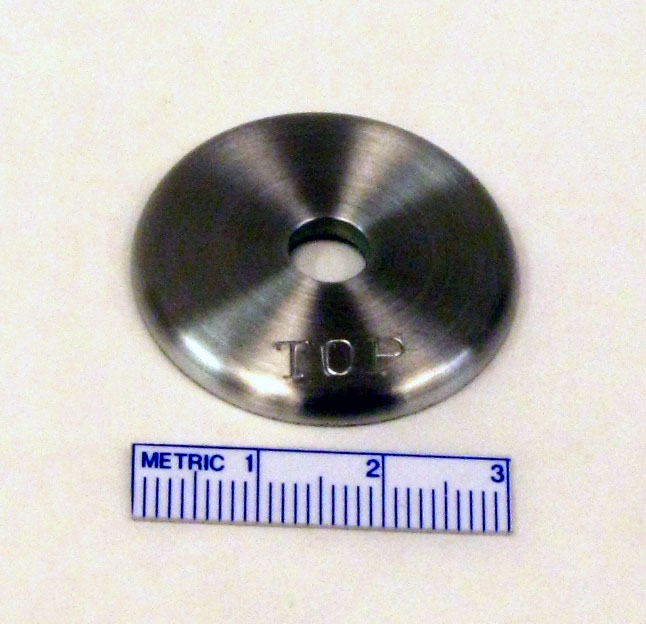

　　 1 1/4“直徑夾具 - 當測試地毯和其他地板覆蓋材料時，可以使用直徑較小的31.75 mm夾板。較小的直徑有助于防止磨損路徑附近的試樣纖維破碎。

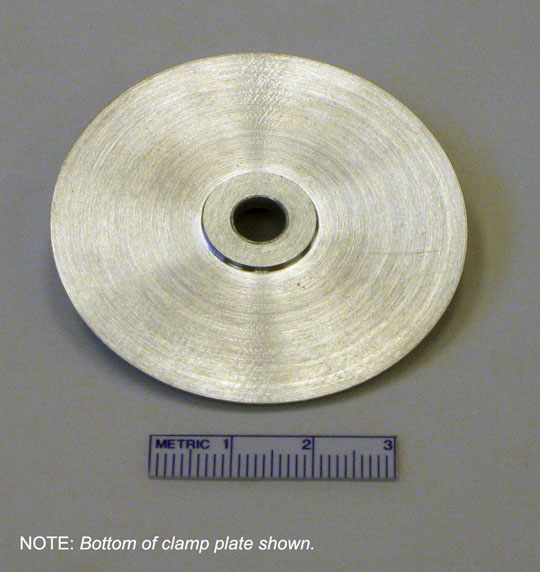

　　CD/藍光盤夾具 -可將CD，DVD和藍光光盤安裝到Taber旋轉耐磨試驗機上。 夾板有一個0.75毫米的環形凸起，直徑約為15毫米，以確保圓盤固定在試樣夾具的中心。

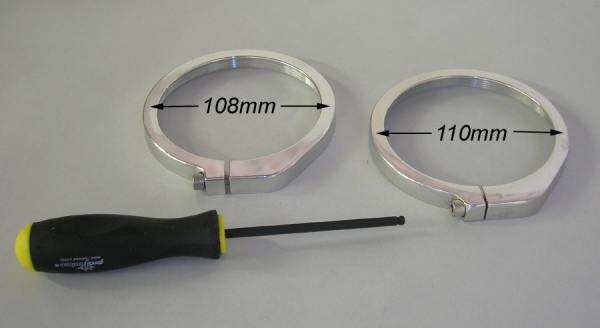

　　樣品固定環 - 隨儀器提供的標準固定環為E100-101型。 擁有108毫米的內徑。 適用于厚度達0.79毫米的柔性材料。 E100-102型號為110mm內徑，可固定厚度達1.59 mm的柔性材料。

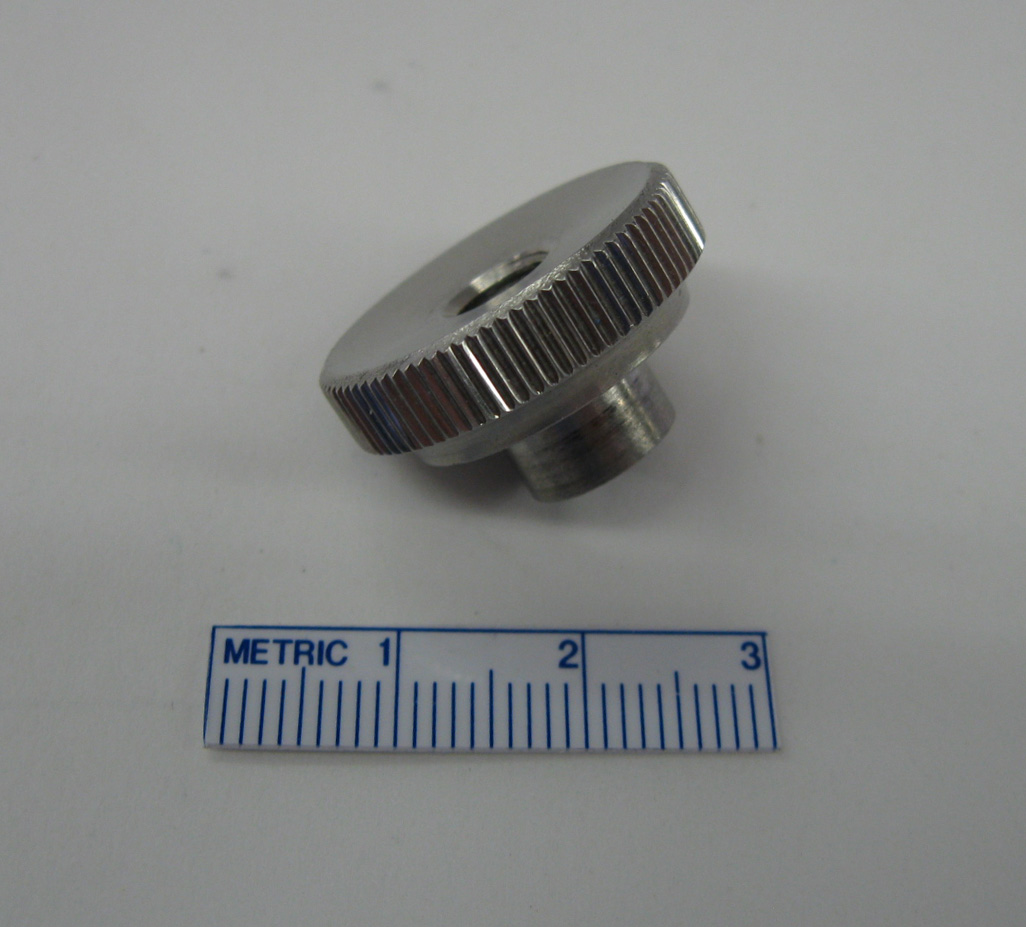

　　延伸螺母 (S-21) - 進行6.35 mm至12.7 mm厚的樣品測試時，需要使用延伸螺母。樣品中心需要鉆一個9.5毫米的中心孔。

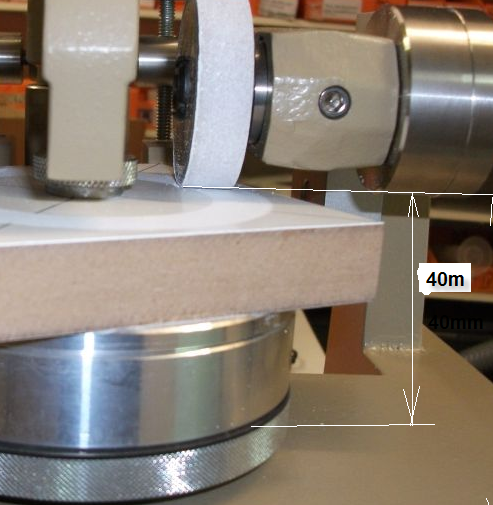

懸臂高度延伸配件
