鞋面材料的耐磨性能好壞是評(píng)估鞋類(lèi)產(chǎn)品的質(zhì)量的重要指標(biāo)之一，因此鞋類(lèi)生產(chǎn)商在生產(chǎn)鞋產(chǎn)品過(guò)程中，都需要對(duì)鞋面材料的耐磨性進(jìn)行測(cè)試，從而有效提高鞋產(chǎn)品的質(zhì)量和穿用壽命。

以Taber耐磨試驗(yàn)機(jī)為代表的旋轉(zhuǎn)平臺(tái)、雙頭耐磨試驗(yàn)機(jī)，因具有操作簡(jiǎn)便、結(jié)果穩(wěn)定、適用范圍廣等諸多優(yōu)點(diǎn)，已為越來(lái)越多的國(guó)內(nèi)外客戶(hù)認(rèn)可，許多企業(yè)和貿(mào)易商指定用Taber耐磨測(cè)試結(jié)果做為表征鞋材耐磨性能的重要指標(biāo)之一。

試驗(yàn)原理：

被測(cè)試樣放置在一個(gè)旋轉(zhuǎn)平臺(tái)上，通過(guò)旋轉(zhuǎn)平臺(tái)帶動(dòng)其上方的兩個(gè)摩擦輪滾動(dòng)，摩擦輪在一定負(fù)荷下與試樣進(jìn)行旋轉(zhuǎn)摩擦運(yùn)動(dòng)來(lái)磨損試樣。一個(gè)摩擦輪朝外，另一個(gè)摩擦輪朝內(nèi)摩擦試

樣。磨耗痕跡為一個(gè)重疊的環(huán)形。經(jīng)過(guò)規(guī)定摩擦圈數(shù)后，根據(jù)試樣表面磨損情況和顏色變化程度，進(jìn)行分級(jí)評(píng)定。

試驗(yàn)設(shè)備：

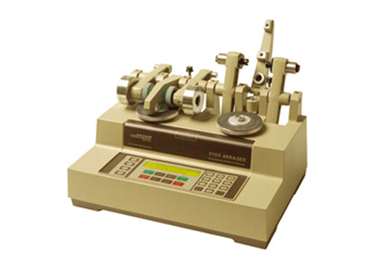

型號(hào)： 5155 ，雙測(cè)試臺(tái)磨耗試驗(yàn)機(jī)，旋轉(zhuǎn)轉(zhuǎn)速是0-50000(可快速設(shè)定100, 500, 1000 或2500轉(zhuǎn))，支撐壓桿通過(guò)增加砝碼加大對(duì)試樣施加的負(fù)荷，3種負(fù)重：250g,500g和1000g。摩擦砂輪按磨損強(qiáng)度依次遞增的順序有CS10、CS17、H18和H22四種型號(hào)可選。

試樣制?。?/h3>

取人造革的鞋面材料作為試驗(yàn)樣品，取3 個(gè)代表性的樣品進(jìn)行試驗(yàn)，每個(gè)試驗(yàn)樣品各裁取8塊直徑為(106±1)mm 的圓形待測(cè)試樣，并將待測(cè)試樣對(duì)折兩次后，用剪刀切去疊角，使其中心 形成一個(gè)直徑為6mm的圓孔。

測(cè)試操作：

將試樣正面朝上固定于旋轉(zhuǎn)平臺(tái)上，并將選定的砂輪安裝在支撐壓桿上。選擇合適的負(fù)荷后，將支撐壓桿放下，使砂輪與試樣表面接觸，連接并打開(kāi)吸塵裝置。啟動(dòng)儀器，按計(jì)數(shù)器設(shè)定的旋轉(zhuǎn)次數(shù)進(jìn)行測(cè)試。

對(duì)于鞋面材料，摩擦次數(shù)統(tǒng)一采用500次。測(cè)試結(jié)束后，取下試樣，檢查并記錄試樣的磨損情況。

結(jié)果評(píng)估：

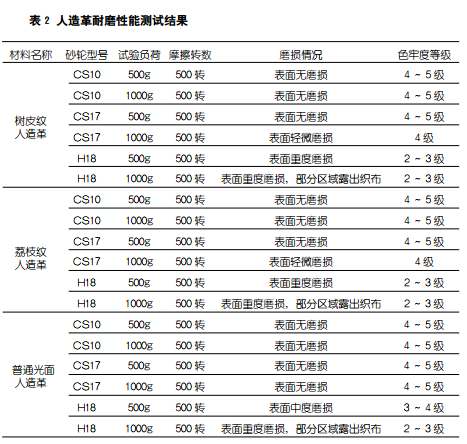

磨損強(qiáng)度較小的砂輪如 CS10、CS17，對(duì)人造革鞋面材料的磨損程度較小，試驗(yàn)前后試樣的磨損和變色不明顯，而磨損強(qiáng)度較大的砂輪H18， 則能使其受損程度發(fā)生明顯變化。當(dāng)砂輪對(duì)人造革的磨損產(chǎn)生明顯變化時(shí)， 試驗(yàn)負(fù)荷的增加也會(huì)明顯加劇試樣的受損程度。因此，選用型號(hào)為H18 的砂輪可以明確分辨出人造革耐磨性能的好壞。
