Taber5750 線(xiàn)性磨耗儀是目前應(yīng)用非常廣泛的耐磨測(cè)試儀，這里將通過(guò)采用Taber5750 線(xiàn)性磨耗儀對(duì)高耐磨親水親油易清潔納米涂層的耐磨性進(jìn)行測(cè)試，一起來(lái)了解看看。

高耐磨親水親油易清潔納米涂層是以硅酸鹽、硅溶膠和納米氧化鋯分散液等為原料，磷酸鋁作固化劑，按照合適的比例混合，經(jīng)噴涂烘烤制備的涂層。那么對(duì)于高耐磨親水親油易清潔納米涂層的耐磨性測(cè)試是必不可少的。

耐磨性測(cè)試：

應(yīng)用單位：廣州***新材料科技有限公司

選用設(shè)備：Taber5750 線(xiàn)性磨耗儀

設(shè)備提供商：翁開(kāi)爾公司

測(cè)試方法：用 Taber5750 線(xiàn)性磨耗儀測(cè)試高耐磨親水親油易清潔納米涂層的耐磨次數(shù)，磨頭選用妙潔海綿百潔布，沾 5 %的立白洗潔精，荷重 1.0KG，摩擦一個(gè)來(lái)回計(jì)為一次。

結(jié)果與討論：

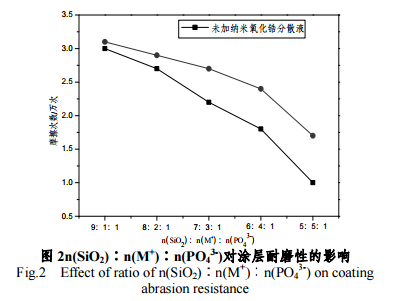

涂層的耐磨性決定了其在使用過(guò)程中的耐擦洗性以及美觀(guān)度等，因此涂層的耐磨性是涂層的關(guān)鍵性能要求。考察 n(SiO2)︰n(M+)︰n(PO43-)的不同比例對(duì)涂層耐摩擦次數(shù)的影響，以及在此基礎(chǔ)上添加 0.5 %質(zhì)量分?jǐn)?shù)的納米氧化鋯分散液對(duì)涂層耐摩擦次數(shù)的影響。測(cè)試各配方的耐摩擦次數(shù)，摩擦測(cè)試的終點(diǎn)是涂層表面出現(xiàn)刮痕、磨損、脫落或者易清潔性降低。圖 2 為 n(SiO2)︰n(M+)︰n(PO43-)的不同比例對(duì)涂層耐磨性的影響。

從圖 2 可以看出，隨著 n(SiO2)︰n(M+ )比值降低涂層的耐磨次數(shù)不斷降低，也就是說(shuō)涂層中隨著 SiO2含量的減少，涂層的耐磨性下降，因此涂層中 SiO2的含量決定著涂層的耐磨性。同時(shí)與對(duì)應(yīng)的配方中各添加 0.5 %質(zhì)量分?jǐn)?shù)的納米氧化鋯分散液，涂層的耐磨性均有一定的提升，因此 ZrO2的加入對(duì)涂層耐磨性也具有幫助作用。

翁開(kāi)爾作為T(mén)ABER 耐磨試驗(yàn)機(jī)的中國(guó)總代理商，所提供的TABER5750耐磨試驗(yàn)機(jī)能測(cè)試任何尺寸大小或任何形狀的樣品，對(duì)于帶輪廓表面和拋光表面特性產(chǎn)品的磨耗測(cè)試極為理想(如：電腦鼠標(biāo)和其它電腦或IT產(chǎn)品塑膠面漆耐磨性測(cè)試，通用于塑料、汽車(chē)配件、橡膠、皮革和紡織、電鍍、自由拆卸的組件、漆品、印刷圖樣等產(chǎn)品。更多信息歡迎隨時(shí)咨詢(xún)翁開(kāi)爾公司：400-680-8138。
