聚氨酯樹脂作為涂料中最常用的成膜材料之一，已經廣泛應用建筑，家具，汽車，印刷，紡織，皮革，塑料凳領域。在生產過程中，聚合物涂膜耐磨性能的研究是廠商們最重視的問題。

涂膜的耐磨性( abrasion resistance) 定義為涂膜對摩擦機械作用的抵抗能力，它是涂膜硬度、附著力和內聚力等綜合效應的體現。

為了有效檢測不同助劑對水性聚氨酯涂膜耐磨性的影響，分別選用蠟乳液、硅酮乳液、聚四氟乙烯乳液和WPU/SiO2雜化分散液作為助劑，將助劑按不同質量分數與水性聚氨酯乳液混合得到復配的混合乳液涂膜，考察了助劑的種類和用量對水性聚氨酯涂膜耐磨性的影響，以期對皮革、紡織、造紙等涂層的研究和應用起到指導作用。

涂膜耐磨性測試：

采用設備：Taber涂層耐磨測試儀

采用GT-7012-T型Taber涂層耐磨測試儀，按GB /T 1768-2006( 等采用ISO 7784-2∶1997) 測定涂膜的磨損量，樣品尺寸為Φ100 mm，磨損用橡膠砂輪為C-10橡膠輪，負荷為250 g，每個樣品測試的轉數為1000轉。耐磨性以膠膜在一定負載和轉速下的質量磨損率來表示，磨損率( S) 按如下公式計算:S=(M0-M)/M0*100%,其中，M0和M分別為測試前和測試后涂膜的質量( g，精確到0. 0001 g) 。

結果：

從下面圖示，可以看到采用不同助劑種類及其用量對水性聚氨酯涂膜耐磨性的影響。

(1) 隨著蠟乳液質量分數的增大，涂膜的耐磨性先增大后減小，蠟乳液質量分數為2% 時耐磨性較好;

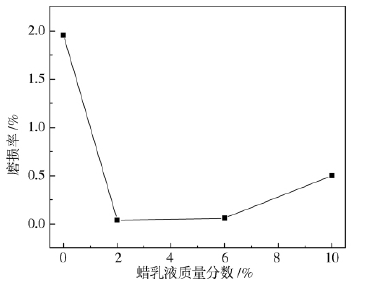

圖1 蠟乳液質量分數對涂膜耐磨性的影響

(2) 隨著硅酮乳液質量分數的增大，涂膜的耐磨性先增大后減小，硅酮乳液質量分數為2% 時耐磨性較好;

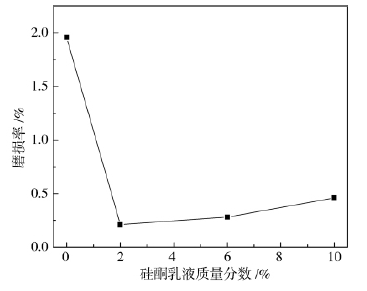

圖2 硅酮乳液質量分數對涂膜耐磨性的影響

(3) 隨著聚四氟乙烯乳液質量分數的增大，涂膜的耐磨性先增大后減小，聚四氟乙烯乳液質量分數為6%時耐磨性較好;

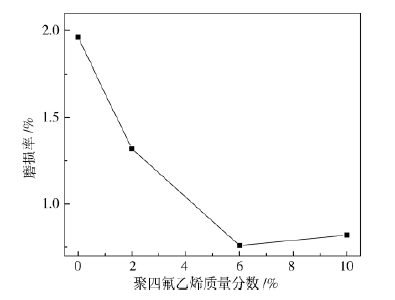

圖3 聚四氟乙烯乳液質量分數對涂膜耐磨性的影響

(4) 隨著WPU/SiO2雜化分散液質量分數的增大，涂膜的耐磨性逐漸增大，其質量分數為10% 時耐磨性較好，且WPUS-A 和WPUS-B 對涂膜耐磨性的影響無明顯差異。

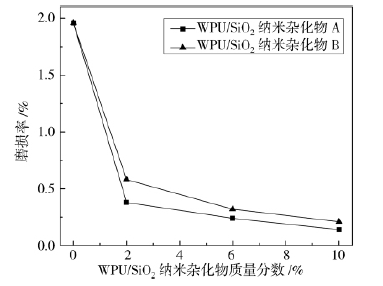

圖4 WPUSA 和WPUSB 質量分數對涂膜耐磨性的影響

對于涂膜耐磨性的測試，Taber涂層耐磨測試儀是一個理想的選擇。Taber磨耗機在磨耗測試領域起著不可替代的作用，此外還提供耐刮擦、劃傷性能評估、彎曲彈性測試和剛度測試的解決方案。翁開爾作為Taber在中國區域的代理商，將為中國工業原材料的研究、發展和產品質量的提高提供了快速而準確的測試方法，更多信息歡迎隨時咨詢翁開爾公司
